150口径型锅炉给水泵-湖南DG锅炉给水泵
1、概述
1)、DG型泵为高压锅炉给水或其它高压给水用泵。输送介质温度低于160℃,适用于中、低压锅炉给水,工厂、城市高扬程输水。
2)、性能范围
流量:Q=3.75~850m3/h
扬程:H=50-684m(中低压)H=409-1450m(次高压)
3)、产品用途
DG型卧式多级锅炉给水泵是我厂根据工业锅炉给排水有关规范开发的新产品。由于采用了******推荐使用的高效节能产品的水力模型,因此DG型泵效率高、性能范围广、更好地满足使用要求。用于替代老型号GC型离心泵,在结构上采用了卧式、多级泵分段形式,因而运转安全、平稳、噪音低、寿命长、安装维修方便。此型泵特别适用于工业锅炉供排水、冷却水输送等。也可以通过改变材质、密封形式和增加冷却系统用于输送热水、油品、腐蚀介质等,广泛适用于石油化工、热水循环、环保产业、纯净水输送等行业。输送介质温度为:-20°C~150°C。允许进口压力为0.6MPa。
4)、型号说明
例:
DG85-80X10
DG-多级锅炉给水泵
85-设计点流量为85m3/h
80-设计点单级扬程为80m
10——级数为10级
5)、结构特点
DG型泵是卧式、单吸、多级节段式离心泵。泵的进出口均垂直向上,拉紧螺栓将泵的吸入段、中段、吐出段联结成一体。
泵转子由装在轴上的叶轮、平衡盘等零件组成。整个转子由泵轴两端的滑动轴承支撑。轴承用润滑油润滑,用循环水冷却。转子的轴向力由平衡盘平衡。
轴封采用填料密封或机械密封两种。在轴的两端设有密封函,内装软填料或机械密封。有一定压力的水通入密封函起水封、冷却作用。在轴封处装有可更换的轴套以保护泵轴。泵通过弹性联轴器由电机直接驱动。从电机端看,泵为顺时针方向旋转。
6)、结构图
2、

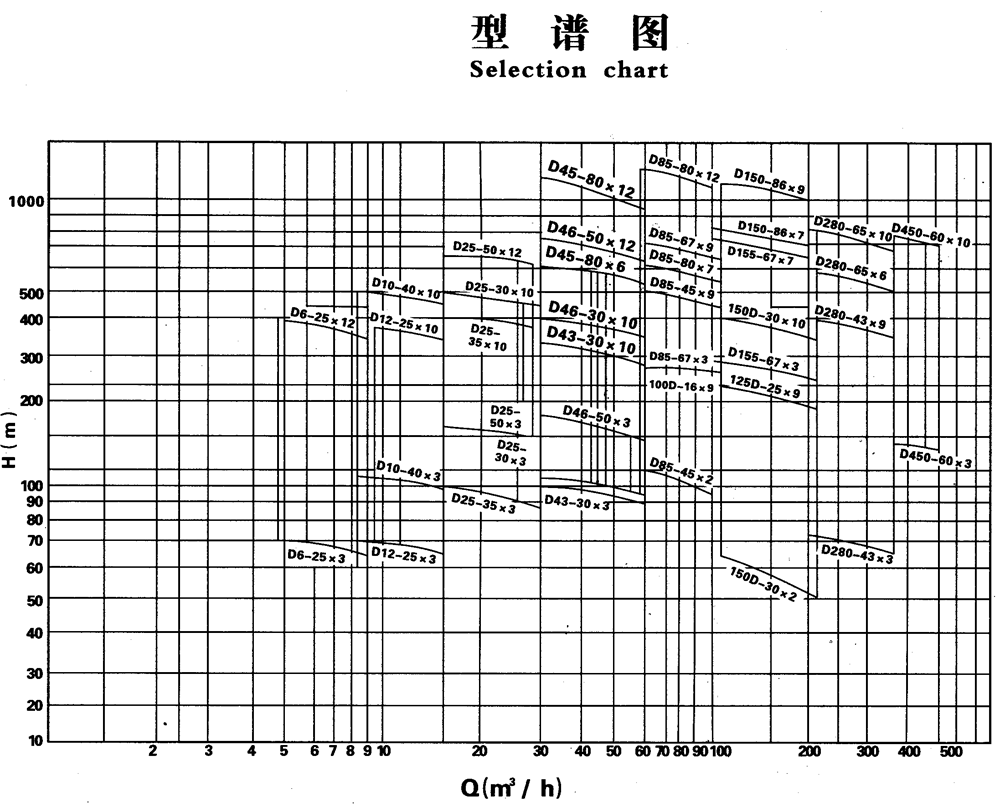

选型型谱
3、
性能参数表
性能表( Performance data)
产品型号 Type of pump |
流量 Capacity |
扬程 Head |
转速 Rotation speed |
轴功率 Brake power |
电机 Motor |
效率 Efficiency |
必需气 蚀余量 (NPSH)r |
|
Q(m2/h) |
H(m) |
N(r/min) |
P(kw) |
功率 Power(kw) |
型号 Model |
η(%) |
(m) |
|
DG25-80X6 |
17.4 |
508 |
2950 |
57.9 |
90 |
Y280M-2-90 |
41.4 |
3.1 |
25 |
476 |
67.5 |
48 |
3.3 |
||||
29.1 |
454 |
69.5 |
51.8 |
3.8 |
||||
DG25-80X7 |
17.4 |
590 |
2950 |
67.5 |
90 |
Y280M-2-90 |
41.4 |
3.1 |
25 |
556 |
78.9 |
48 |
3.3 |
||||
29.1 |
530 |
81.1 |
51.8 |
3.8 |
||||
DG25-80X8 |
17.4 |
675 |
2950 |
77.3 |
110 |
Y315S-2-110 |
41.4 |
3.1 |
25 |
635 |
90.1 |
48 |
3.3 |
||||
29.1 |
505 |
92.6 |
51.8 |
3.8 |
||||
DG25-80X9 |
17.4 |
760 |
2950 |
87 |
132 |
Y315M-2-132 |
41.4 |
3.1 |
25 |
715 |
101.4 |
48 |
3.3 |
||||
29.1 |
681 |
104.2 |
51.8 |
3.8 |
||||
DG25-80X10 |
17.4 |
840 |
2950 |
96.6 |
132 |
Y315M-2-132 |
41.4 |
3.1 |
25 |
795 |
112.8 |
48 |
3.3 |
||||
29.1 |
757 |
115.8 |
51.8 |
3.8 |
||||
DG25-80X11 |
17.4 |
928 |
2950 |
106.2 |
160 |
Y315L-2-160 |
41.4 |
3.1 |
25 |
875 |
124.1 |
48 |
3.3 |
||||
29.1 |
833 |
127.5 |
51.8 |
3.8 |
||||
DG25-80X12 |
17.4 |
1013 |
2950 |
115.9 |
160 |
Y315L-2-160 |
41.4 |
3.1 |
25 |
954 |
135.3 |
48 |
3.3 |
||||
29.1 |
908 |
138.9 |
51.8 |
3.8 |
||||
DG45-80×6 |
36 |
502 |
2950 |
98.4 |
160 |
Y315L-2-160 |
50 |
3.9 |
45 |
480 |
107 |
55 |
4.0 |
||||
62 |
409 |
123.3 |
56 |
5.5 |
||||
DG45-80×7 |
36 |
585 |
2950 |
114.8 |
160 |
Y315L-2-160 |
50 |
3.9 |
45 |
560 |
124.8 |
55 |
4.0 |
||||
62 |
477 |
143.9 |
56 |
5.5 |
||||
DG45-80×8 |
36 |
669 |
2950 |
131.2 |
185 |
Y315L-2-185 |
50 |
3.9 |
45 |
640 |
142.6 |
55 |
4.0 |
||||
62 |
545 |
164.4 |
56 |
5.5 |
||||
DG45-80×9 |
36 |
752 |
2950 |
147.6 |
220 |
Y355M-2-220 |
50 |
3.9 |
45 |
720 |
160.4 |
55 |
4.0 |
||||
62 |
613 |
186 |
56 |
5.5 |
||||
DG45-80×10 |
36 |
836 |
2950 |
164 |
220 |
Y355M-2-220 |
50 |
3.9 |
45 |
800 |
178.3 |
55 |
4.0 |
||||
62 |
681 |
205.3 |
56 |
5.5 |
||||
DG45-80×11 |
36 |
920 |
2950 |
180.4 |
280 |
Y355L-2-280 |
50 |
3.9 |
45 |
880 |
196.1 |
55 |
4.0 |
||||
62 |
750 |
225.9 |
56 |
5.5 |
||||
DG45-80×12 |
36 |
1003 |
2950 |
196.8 |
280 |
Y355L-2-280 |
50 |
3.9 |
45 |
960 |
213.9 |
55 |
4.0 |
||||
62 |
818 |
246.7 |
56 |
5.5 |
性能表( Performance data)
产品型号 Type of pump |
流量 Capacity |
扬程 Head |
转速 Rotation speed |
轴功率 Brake power |
电机 Motor |
效率 Efficiency |
必需气 蚀余量 (NPSH)r |
|
Q(m2/h) |
H(m) |
N(r/min) |
P(kw) |
功率 Power(kw) |
型号 Model |
η(%) |
(m) |
|
DG85-80×7 |
54 |
616 |
2950 |
170.9 |
250 |
Y YB355M1-2 (1P23) |
53 |
4.5 |
85 |
560 |
199.3 |
65 |
4.4 |
||||
108 |
490 |
218.4 |
66 |
5.3 |
||||
DG85-80×8 |
54 |
704 |
2950 |
195.3 |
280 |
Y YB355M2-2 (1P23) |
53 |
4.5 |
85 |
640 |
227.8 |
65 |
4.4 |
||||
108 |
560 |
249.6 |
66 |
5.3 |
||||
DG85-80×9 |
54 |
792 |
2950 |
219.8 |
315 |
Y YB355M3-2 (1P23) |
53 |
4.5 |
85 |
720 |
256.3 |
65 |
4.4 |
||||
108 |
630 |
280.2 |
66 |
5.3 |
||||
DG85-80×10 |
54 |
880 |
2950 |
244.2 |
355 |
Y YB355L1-2 (1P23) |
53 |
4.5 |
85 |
800 |
284.8 |
65 |
4.4 |
||||
108 |
700 |
311.9 |
66 |
5.3 |
||||
DG85-80×11 |
54 |
968 |
2950 |
268.6 |
400 |
Y YB3556-2 (1P23) |
53 |
4.5 |
85 |
880 |
313.2 |
65 |
4.4 |
||||
108 |
770 |
343 |
66 |
5.3 |
||||
DG85-80×12 |
54 |
1056 |
2950 |
293 |
450 |
Y YB4001-2 (1P23) |
53 |
4.5 |
85 |
960 |
341.7 |
65 |
4.4 |
||||
108 |
840 |
347.3 |
66 |
5.3 |
||||
DG150-100×6 |
120 |
630 |
2950 |
307 |
450 |
Y YB4001-2 (1P23) |
67 |
3.4 |
150 |
591 |
345 |
70 |
4.8 |
||||
180 |
540 |
368 |
72 |
5.5 |
||||
DG150-100×7 |
120 |
735 |
359 |
500 |
Y YB4002-2 (1P23) |
67 |
3.4 |
|
150 |
698.5 |
403 |
70 |
4.8 |
||||
180 |
630 |
429 |
72 |
5.5 |
||||
DG150-100×8 |
120 |
840 |
410 |
630 |
Y YB4004-2 (1P23) |
67 |
3.4 |
|
150 |
788 |
460 |
70 |
4.8 |
||||
180 |
720 |
491 |
72 |
5.5 |
||||
DG150-100×9 |
120 |
945 |
461 |
630 |
Y YB4004-2 (1P23) |
67 |
3.4 |
|
150 |
886.5 |
518 |
70 |
4.8 |
||||
180 |
810 |
552 |
72 |
5.5 |
||||
DG150-100×10 |
120 |
1050 |
512 |
800 |
Y YB4502-2 (1P23) |
67 |
3.4 |
|
150 |
985 |
575 |
70 |
4.8 |
||||
180 |
900 |
613 |
72 |
5.5 |
