湖南自平衡多级泵的结构特点,你知道吗?

时间: 2022-05-13 07:36:59来源: 湖南南方泵业制造有限公司

ZD自平衡多级泵为单吸或双吸进口的卧式节段式多级离心泵,泵的吸入口可以垂直向上或水平、排出口垂直向上布置。主要有:进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成;中段由高强度的穿杠螺栓和进出水段联接,泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封;转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套等零件组成轴承采用“固-游式”干油润滑结构,驱动端采用圆柱滚子轴承,末端采用角接触球轴承;泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成;

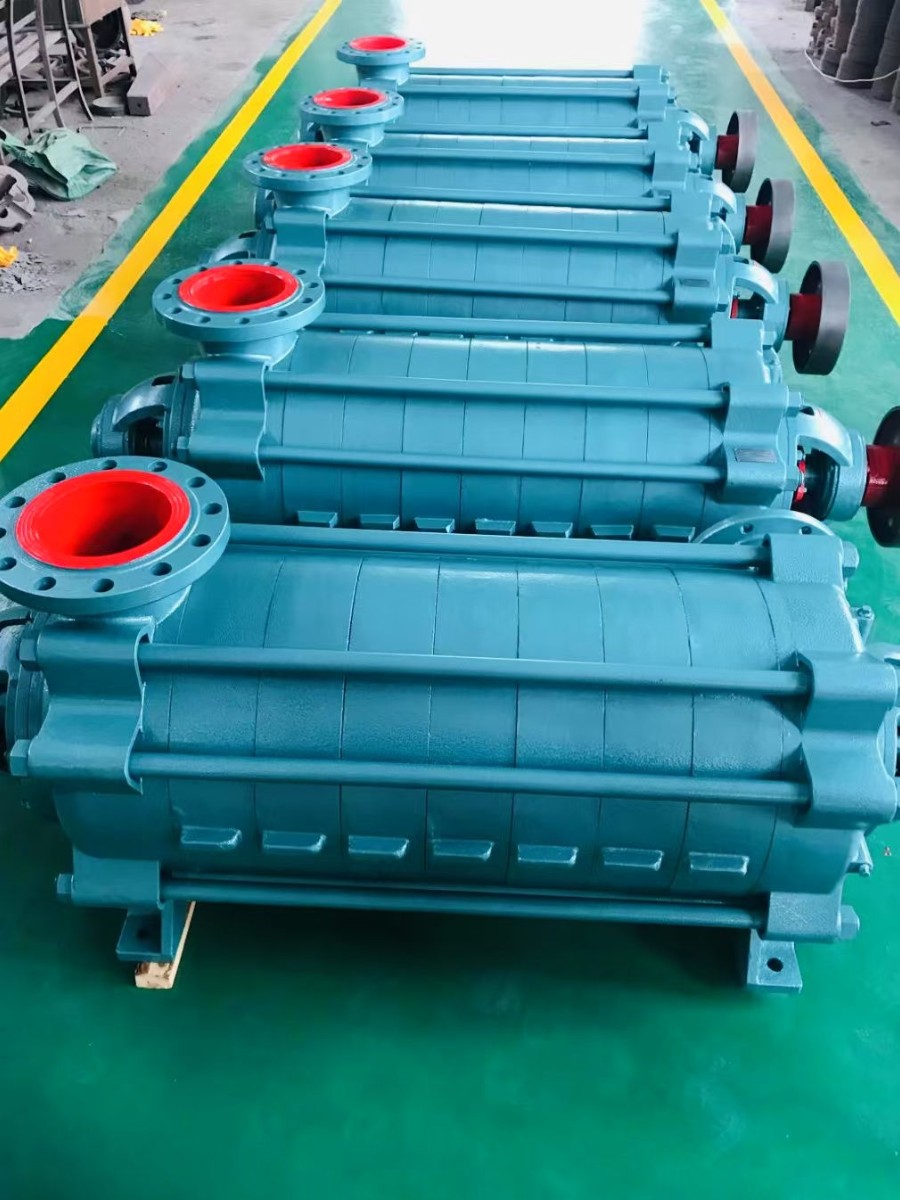

湖南自平衡多级泵

转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换;

轴的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内,腔内要通入一定压力的水,起水封、水冷及水润滑作用。在轴封处装有可更换的轴套,以保护泵轴;自平衡多级泵可以在不拆卸进、出口管路的情况下更换轴承、密封。该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接驱动。从原动机方向看,泵为顺时针方向旋转。
